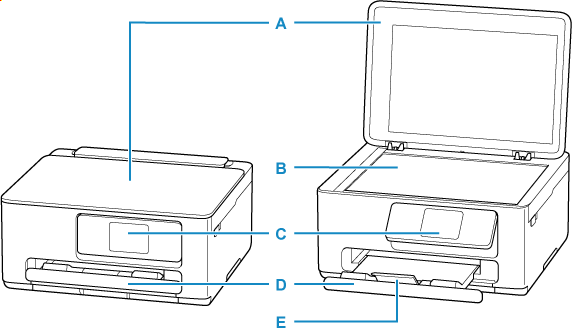

Widok z przodu

A: Pokrywa dokumentów

Otwórz w celu załadowania oryginału na płytę.

B: Płyta

Załaduj tu oryginał.

C: Panel operacyjny

Umożliwia zmianę ustawień i obsługę drukarki. Zanim rozpocznie się drukowanie panel jest otwierany przez tacę wyprowadzania papieru.

• Panel operacyjny

D: Taca wyprowadzania papieru

Tutaj są wysuwane wydruki. Należy ją wyciągnąć przed rozpoczęciem drukowania.

E: Przedłużenie tacy wyjściowej

Należy ją otworzyć w celu podparcia wysuniętego papieru.

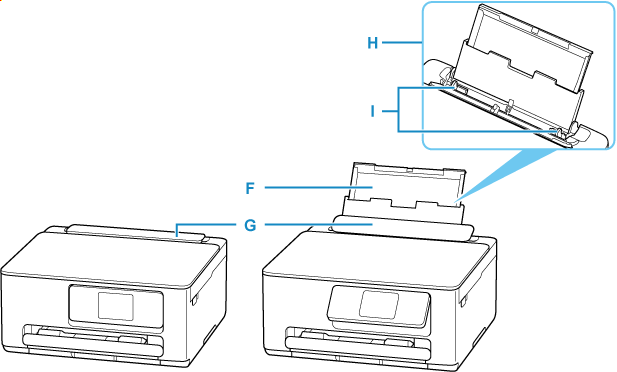

F: Podpórka papieru

Należy ją wysunąć w celu załadowania papieru na tylną tacę.

G: Pokrywa otworu podajnika

Zabezpiecza przed wpadnięciem jakichkolwiek przedmiotów do otworu podajnika.

Należy ją otworzyć w celu przesunięcia prowadnic papieru i zamknąć przed rozpoczęciem drukowania.

H: Tylna taca

Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.

• Ładowanie papieru fotograficznego/papieru zwykłego do tylnej tacy
• Ładowanie kopert na tylną tacę

I: Prowadnice papieru

Należy wyrównać je z obiema krawędziami stosu papieru.

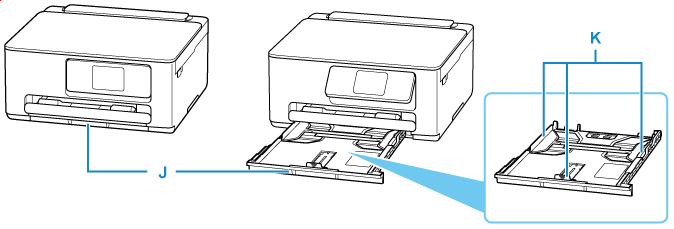

J: Kaseta

Załaduj do kasety zwykły papier formatu A4, B5 lub A5 i włóż ją do drukarki.

• Ładowanie papieru zwykłego do kasety

K: Prowadnice papieru

Należy wyrównać je z krawędziami stosu papieru (prawą, lewą i przednią).
